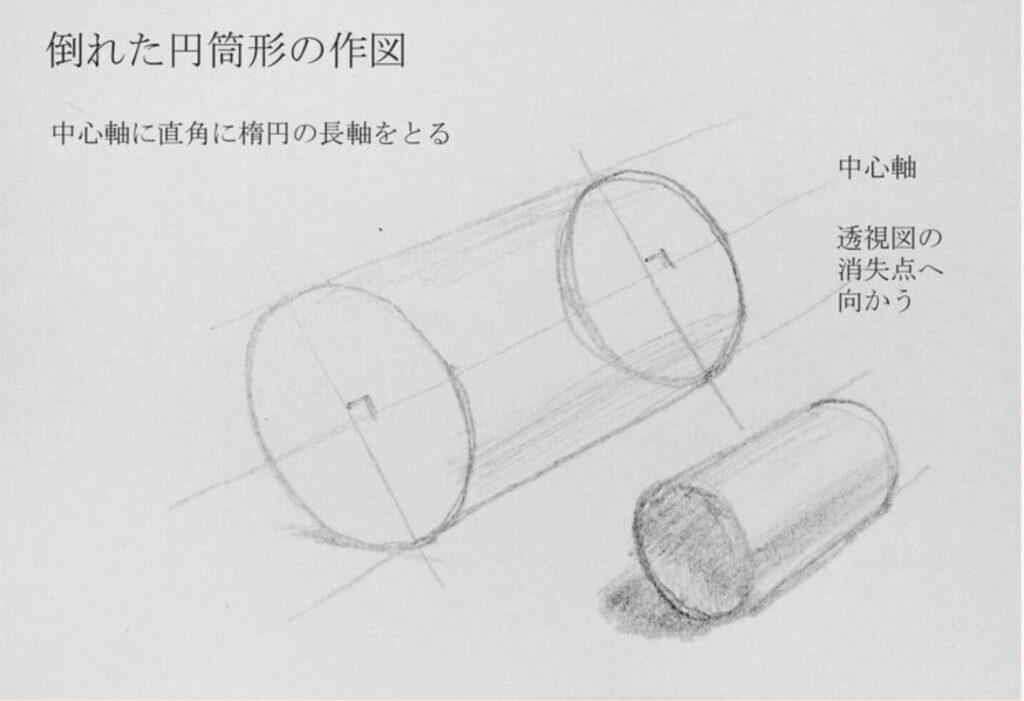

倒れた円筒形の作図
円筒形が倒れている場合、楕円は中心軸に直角に作図します。円筒形の母線は平行線なので、四角形と同じで水平線上の消失点に集まります。その結果、円筒の前の楕円より後ろの楕円は若干小さくなり、形は前よりも丸くなります。
倒れた円筒の作図はそのまま車輪の作図にも適用できます。三輪車や掃除機など身の回りには車輪のついたものが多くあり、楕円の作図法を用いる機会が多くあります。
円筒形を基本として、円錐形やラッパ型、ドーナツ型、硬いものから柔らかなもの、すなわち幾何学的な楕円から感覚的な楕円の輪切りまで、無機的なものから有機的なものまで適用範囲の広い図法です。
